一、用途：
YJ603行車式刮渣機適用于煉油廠、化工廠、及其它廠礦污水處理設備。浮選池刮除水表面層的浮渣至集渣槽中，以消除粒徑為0.5—25微米之間的乳化油，作為煉油污水二級處理的關鍵設備之一。
二、主要結構

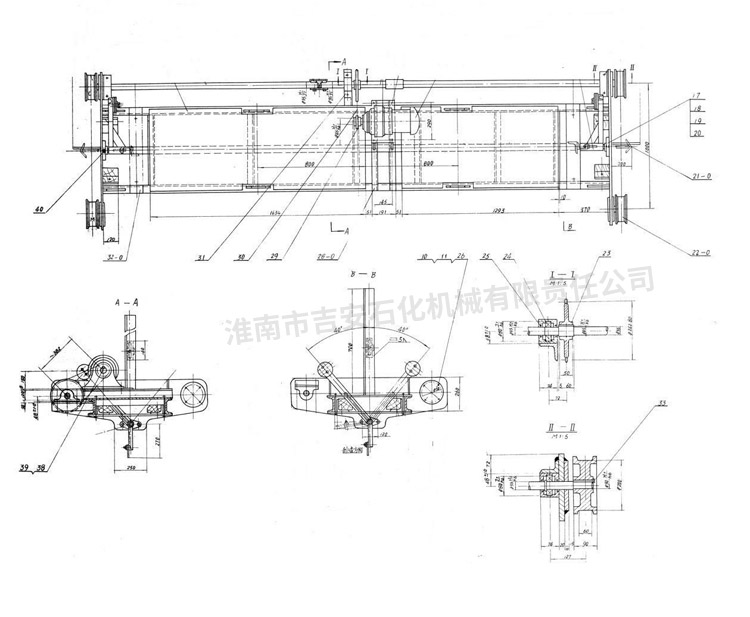

3M式行車式刮渣機由電動機，減速機、車架、刮板機構，行走車輪等部分組成，刮板機構的搖臂上裝有配重，為檢修方便，在車體上表面鋪設花紋鋼板，支承電纜線設有托架，撞塊是可調的。
三、工作原理
啟動電動機直聯行星擺線針輪減速機，通過一組傳動鏈及鏈輪帶動主傳動軸旋轉來驅動兩組主動車輪，使車體帶著刮除的浮渣沿軌道作直線運動，當車體行走到池端部將刮除的浮渣排至集渣槽后，刮板即抬起，離開水面，開始返回。當返回到池子另一端時，刮板即放下浸入水中，又開始刮渣，如此往復直線運動是由于撞塊與兩端的行程開關往復接觸變換電動機為正反轉來實現的。按此規律往返來清除浮選池水表面層的浮渣。
三、主要技術參數：
1、軌距：b﹦2700±1.5毫米
2、刮板移動速度：V﹦72毫米/秒
3、刮板規格：長×寬×高
4、電動機：BJO2—12—4—W N﹦0.8千瓦n﹦1500轉/分
5、減速機：XWD0.8—4—1/87行星擺線針輪減速機i1﹦87
6、總減速機：i﹦i1×i2﹦87×2.5﹦217.5（i2﹦2.5為轉動鏈輪減速比）
7、行程開關：LK5—211單滾輪轉動式、防爆型、開關能自動復位。
敞開式浮選池：
浮選池規格：長×寬×高（反應段根據現場尺寸進行商定）
25000×3500×H（H由水工藝決定）
浮選方式：回流加壓溶氣浮選式噴射浮選均可。
操作介質：煉油廠及其它廠礦經隔油處理后的污水。
操作次數：每班最少刮兩次，四小時一次。
操作壓力：P﹦常壓
操作溫度：t≤50℃
備注：可根據現場實際尺寸進行選型設計
四、電器控制：
安裝在浮選池兩端的四組行程開關1XK和2XK為正常工作所用，3XK和4XK分別作為1XK和2XK失靈時安全停機用。選用的行程開關為L(cháng)X5—211單滾輪轉動式防爆型，開關能自動復位。時間繼電器的整定時間為2秒，自動停車時間繼電器的整定時間和自動開車時間繼電器的整定時間，根據實際需要自行決定?，F場設有控制按鈕。
